迈腾B8自动空调系统实训台,迈腾B8自动空调系统实训装置
一、产品概述：

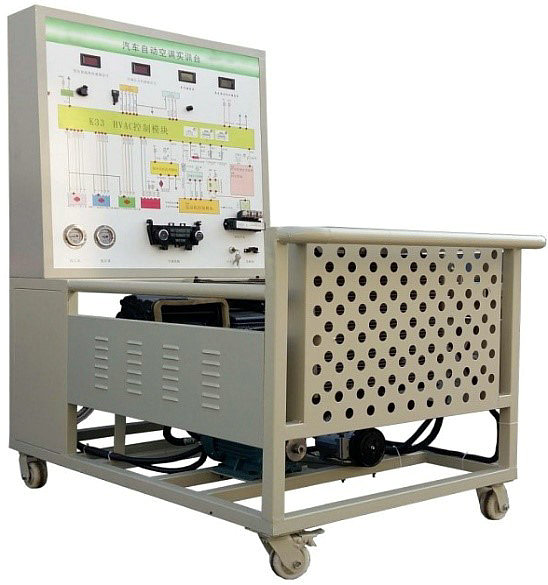

迈腾B8自动空调系统实训台,迈腾B8自动空调系统实训装置,迈腾B8自动空调系统实训设备采用全新迈腾B8汽车自动空调系统为基础，充分展示汽车自动空调系统组成结构和工作过程。适用于各类学校对汽车自动空调系统理论和维修实训的教学需要。
二、功能特点：
1、真实可运行的汽车自动空调系统，充分展示汽车自动空调系统的组成结构和工作过程；
2、由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理；
3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车自动空调系统的工作原理；
4、实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
5、实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化；
6、实训台提供了学员练习加注制冷剂、检漏等实操工作平台；
7、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等；
8、实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用；
9、带加热装置,自动调节温度。
三、技术规格：
1、外形尺寸：1500×1000×1700mm(长×宽×高)；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz；
3、外接电源：交流220V±10% 50Hz；
4、工作电压：直流12V；
5、制 冷 剂：R134a；
6、工作温度：-40℃～+50℃；
7、高压压力表：0～3.5MPa；
8、低压压力表：0～1.5MPa；
9、三相异步电动机：
型 号：YT 100L1-4；
电 压：AC 380V；
功 率：2.2KW；
转 速：1420r/min。
10、颜色：7032；
11、钢管：40*40*3mm；
12、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
13、移动脚轮：120*80mm。
