东风全车电路实验台,东风全车电路实验装置,东风全车电路实验设备
作者：管理员 2025-04-27 08:55:35
东风全车电路实验台,东风全车电路实验装置,东风全车电路实验设备
一、产品概述：

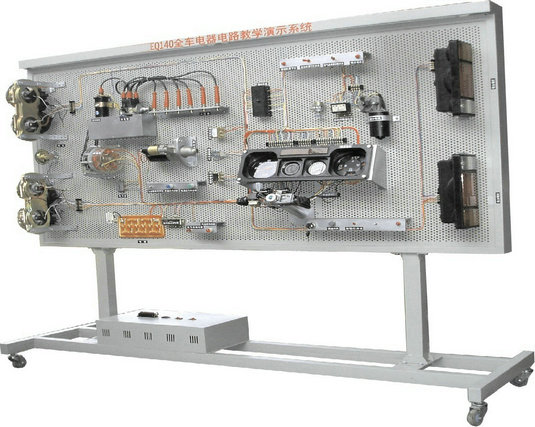

东风全车电路实验台,东风全车电路实验装置,东风全车电路实验设备按照汽车标准电器线路安装而成，外型美观，操作方便，透明直观。全车电线束、仪表盘、各种开关、前后灯光分电器、点火线圈、调节器、继电器、中央线路板，中央控制器、节气门组件，均用实物装成，各缸点火清楚可见，各缸喷油灯光显示、转速可快慢调节，自动充电，电喷、ABS各传感器和招待器均可用万用表测试电压或电流信号，(其中电喷实验台可用试管测量喷油量大小)。教师在实训台上任何部件制造故障由学生自行排除，拆掉各路保险丝、继电器、台面上电器接头，由学生按照电路图自行安装可达到实习目的。该实训台适用于军队汽车培训机构、中高等职业技术院校及普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。通过专业课程的教学和本实训台演示，可清楚地了解汽车的内在部位的结构和作用，使学生很快地掌握专业知识。
二、实验台的结构组成：
实训台采用柴油车元件制作，近似原车的布置方式；主要由全车线束、仪表盘、各种开关、灯光系统、加热、继电器、燃油供给系统、燃油分配泵、发电机、起动机、可移动式台架。
三、功能说明：
1、演示灯光系统的工作、信号灯的工作；
2、演示起动充电系统的工作，可用万用表检测线路接头电压及电流，并设有断路故障；
3、演示发动机燃油系统的工作，可在实训台上观察燃油的喷油，配有喷油器、喷油支管、燃油压力管；
4、演示加热塞的功能：配有加热塞温度显示，由电机驱动高压泵运转，可演示不同载荷下喷油量的变化；
5、测量面板上配备测量端子，可以 使用万用表或示波仪等测量元件的电流、电阻或电压等参数的数值或波形；
6、实训台配备故障设置系统，可以设置40个故障，包括开路、短路、元件损坏和高电阻状态下等故障；
7、实验台支架采用优质钢材焊接，表面经过喷塑处理；
8、对于转动部位和加热部位设置安全防护措施；
9、所有电器部件设置接线端子，提供线路连线；
10、系统电器元件线路实际操作和故障设置，实时模拟各系统故障，并进行诊断和排除；
11、可分别进行各组成部分线路的基础学习和实训，同时又能进行综合的学习和实训；
12、能学习汽车基本电器的线路组成，了解各部分的相互联系和影响，完整掌握全车电路的基本知识和故障排除。
四、实训台技术参数：
1、外形尺寸：2080×650×1800mm (长×宽×高)；
2、动力电源：220V交流电压；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；
5、蓄电池：60AH/12V。
