勇士BJ2022全车电器实训台,勇士BJ2022全车电器实训装置
一、产品概述：
勇士BJ2022全车电器实训台,勇士BJ2022全车电器实训装置,勇士BJ2022全车电器实训设备是配合大专院校，部队、汽修等专业的教具之用，通过专业课程的教学和电路电器实训台演示，可清楚地了解汽车的内在部位的结构和作用，使学生很快地掌握电路电器实训台专业知识。本实训台采用全新柴油机原车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、结构组成：

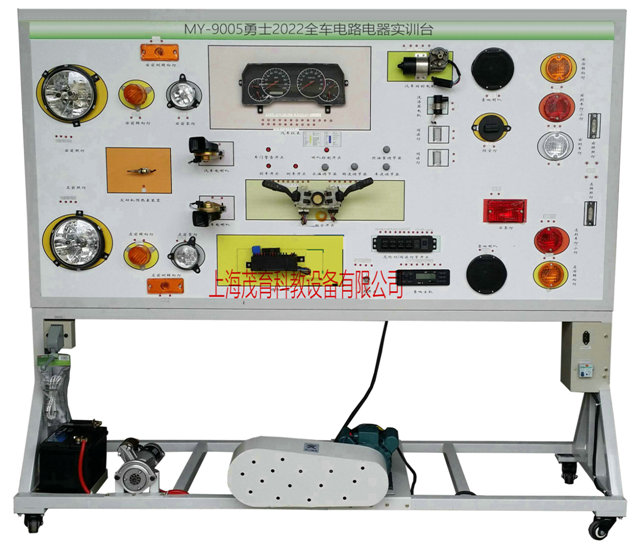

实训台采用柴油车元件制作，近似原车的布置方式；主要由全车线束、仪表盘、各种开关、灯光系统、加热、继电器、燃油供给系统、燃油分配泵、发电机、起动机、可移动式台架。
三、功能说明：
1、演示灯光系统的工作、信号灯的工作；
2、演示起动充电系统的工作，可用万用表检测线路接头电压及电流，并设有断路故障；
3、演示发动机燃油系统的工作，可在实训台上观察燃油的喷油，配有喷油器、喷油支管、燃油压力管；
4、演示加热塞的功能：配有加热塞温度显示，由电机驱动高压泵运转，可演示不同载荷下喷油量的变化；
5、测量面板上配备测量端子，可以 使用万用表或示波仪等测量元件的电流、电阻或电压等参数的数值或波形；
6、实训台配备故障设置系统，可以设置40个故障，包括开路、短路、元件损坏和高电阻状态下等故障；
7、实验台支架采用优质钢材焊接，表面经过喷塑处理；
8、对于转动部位和加热部位设置安全防护措施；
9、所有电器部件设置接线端子，提供线路连线；
10、系统电器元件线路实际操作和故障设置，实时模拟各系统故障，并进行诊断和排除；
11、可分别进行各组成部分线路的基础学习和实训，同时又能进行综合的学习和实训；
12、能学习汽车基本电器的线路组成，了解各部分的相互联系和影响，完整掌握全车电路的基本知识和故障排除。
四、技术参数：
1、外形尺寸（约）：2080×600×1800mm(长×宽×高)；
2、动力电源：三相四线(或三相五线)380V±10% 50Hz；
3、工作电压：直流12V；
4、工作温度：-40℃～+50℃；
5、三相异步电动机：
型号：YT 100L1-4；
电压：AC 220V/380V；
功率：2.2KW；
转速：1420r/min。
6、颜色：7032；
7、钢管：40*40*3mm；
8、机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：100*60mm。
