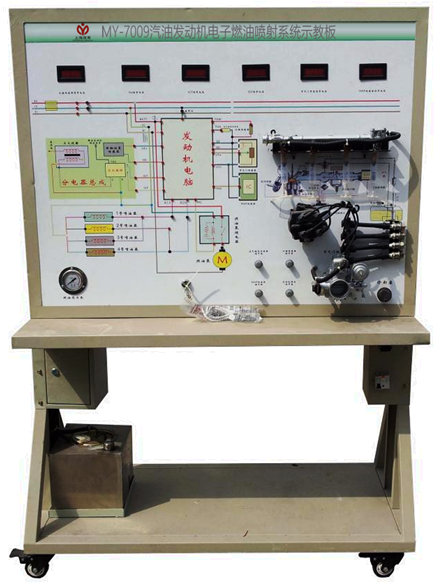

汽油发动机电子燃油喷射系统示教板,汽油发动机电子燃油喷射实训台

作者：管理员 2025-05-19 15:36:17

汽油发动机电子燃油喷射系统示教板,汽油发动机电子燃油喷射实训台

一、产品概述：
汽油发动机电子燃油喷射系统示教板,汽油发动机电子燃油喷射系统实训台,汽油发动机电子燃油喷射系统实训装置是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用发动机电子燃油喷射系统实物制作，充分展示电子燃油喷射系统的组成结构和工作过程；可起动运行及检测，通过汽油发动机电子燃油喷射系统的演示，可清楚了解内部的结构与功能，便于学生较快地掌握电子燃油喷射系统的构造和原理，提高学生对电子燃油喷射系统的初步认识，使学生了解电子燃油喷射系统更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的发动机燃油喷射系统，充分展示燃油喷射系统的组成结构和工作过程。转动曲轴位置信号轮，可分别演示顺序喷射、分组喷射、同时喷射三种电子燃油喷射方式；
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析电子燃油喷射系统的工作原理；
3、示教板面板上安装有检测端子，可直接在面板上检测电子燃油喷射系统电路元件的电信号，如电阻、电压、电流、频率信号等；
4、示教板安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能；
5、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等；
6、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格：
1、外形尺寸：（约）：1240×600×1700mm(长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：12V直流电压；
4、工作温度：-50℃～50℃；
5、钢管：40*40*3mm；
6、机柜：1.5mm冷板冲压成形；
7、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图和工作原理示意图（面板：12009004mm)	套	1
2	发动机控制电脑(ECU)	全新	套	1
3	点火开关	全新	个	1
4	诊断座	茂育	个	1
5	燃油箱	10L	个	1
6	汽油泵(含汽油泵插头)	全新	套	1
7	油泵继电器	全新	个	1
8	点火线圈总成	全新	个	2
9	火花塞	全新	个	4
10	高压线	全新	套	1
11	喷油器	带4个120ml玻璃量杯	套	1
12	喷油嘴	全新	个	4
13	曲轴位置传感器及信号轮	全新	套	1
14	顺序喷射开关	全新	个	1
15	分组喷射开关	全新	个	1
16	同时喷射开关	全新	个	1
17	移动台架(带自锁脚轮装置)	1240×600×1700mm(长×宽×高)	台	1
18	故障模拟与排除装置	茂育故障模拟实验	套	1
19	说明书	茂育实验指导	本	1
