安全气囊系统示教板,安全气囊系统实训台,安全气囊系统实训装置

作者：管理员 2025-05-20 09:29:56

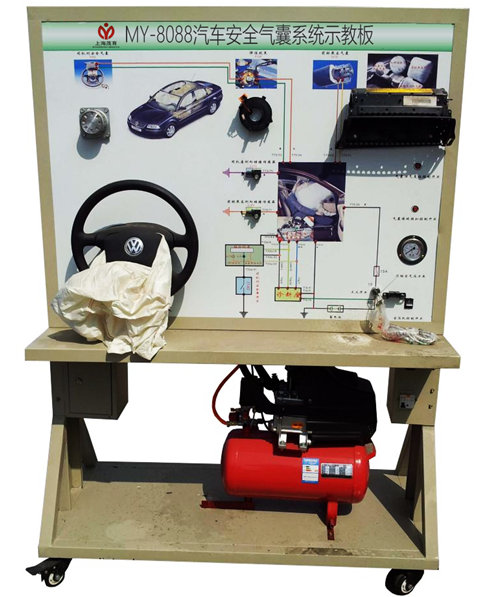

安全气囊系统示教板,安全气囊系统实训台,安全气囊系统实训装置

一、产品概述：
安全气囊系统示教板,安全气囊系统实训台,安全气囊系统实训装置是配合大中院校、中职、部队、汽修等专业的汽车培训技能之用，采用汽车安全气囊及安全带收紧器系统实物为基础，充分展示汽车安全气囊及安全带收紧器系统的组成结构和工作过程。通过汽车安全气囊系统的演示，提高学生对安全气囊系统的初步认识，使学生了解安全气囊系统起到更直观更深入的教学目的。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的汽车安全气囊及安全带收紧器系统，充分展示汽车安全气囊及安全带收紧器系统的组成结构；
2、操纵碰撞小车，模拟汽车碰撞过程，左右模拟安全气囊迅速充气膨胀，真实演示汽车安全气囊系统的工作过程；
3、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车安全气囊系统的工作原理；
4、示教板面板上安装有检测端子，可直接在面板上检测汽车安全气囊系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
5、示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对安全气囊控制单元进行读取故障码、清除故障码等自诊断功能；
6、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用；
7、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数：
1、外形尺寸：1240×650×1700mm (长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：DC 12V；
4、工作温度：-40℃～+50℃；
5、钢管：40*40*3mm；
6、机柜：1.5mm冷板冲压成形，背面设置维修门；
7、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图	套	1
2	安全气囊ECU	全新	套	1
3	点火开关	全新	个	1
4	诊断座	诊断座	套	1
5	驾驶侧安全气囊总成	全新	套	1
6	乘客侧安全气囊总成	全新	套	1
7	驾驶侧安全气囊模拟袋	全新	套	1
8	乘客侧安全气囊模拟袋	全新	套	1
9	左右安全带收紧器	全新	套	1
10	左右碰撞传感器	全新	套	1
11	碰撞小车(带碰撞传感器)	全新	套	1
12	碰撞导轨	全新	套	1
13	空气管路	全新	套	1
14	储气罐	容积/工作压力：(m³/min/Mpa)	个	1
15	气压表	0～1.6MPa	个	1
16	安全阀	全新	个	1
17	排气阀	全新	个	1
18	排污阀	全新	个	1
19	保险丝盒	全新	个	1
20	移动台架(带自锁脚轮)	1240×700×1700mm	台	1
21	故障模拟与排除装置	茂育	套	1
