汽车发动机冷却系统示教板,汽车发动机冷却系统实训台

作者：管理员 2025-05-20 10:05:44

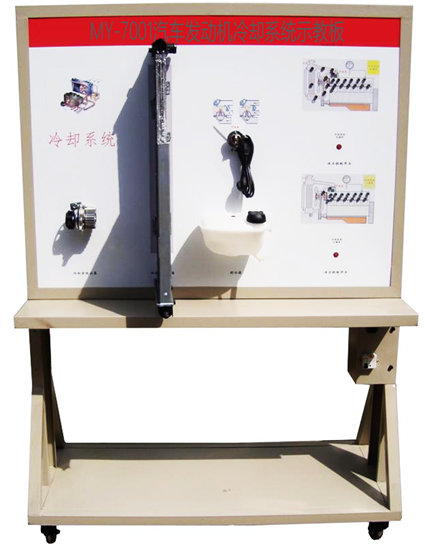

汽车发动机冷却系统示教板,汽车发动机冷却系统实训台

一、产品概述：
汽车发动机冷却系统示教板,汽车发动机冷却系统实训台,汽车发动机冷却系统实训装置是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用汽油发动机部件进行解剖处理，全面展示发动机冷却系统的内外结构(各部件齐全，剖面位置合理)。并辅以彩色发动机冷却系统结构原理图，提高学生对汽车发动机冷却系统的初步认识，可有效增强教学效果。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、对冷却各关键部位(如：水泵、节温器等)进行解剖处理，各剖面喷涂不同颜色，全面展示发动机冷却系统的内外结构；
2、示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照发动机冷却系统结构原理图和实物，认识和分析发动机冷却系统的工作原理；
3、示教板面板上安装有不同颜色的LED灯，通过LED灯顺序闪烁方式，可动态演示冷却液在大循环、小循环和混合循环中的流向；
示教板面板上安装有检测端子，可直接在面板上检测冷却风扇系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
4、示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等；
5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术参数：
1、外形尺寸：（约）：1240×600×1700mm(长×宽×高)；
2、外接电源：AC 220V±10% 50Hz；
3、工作电压：DC 12V直流电压；
4、工作温度：-50℃～50℃；
5、钢管：40*40*3mm；
6、机柜：1.5mm冷板冲压成形；
7、移动脚轮：100*60mm。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色结构原理图（面板：12009004mm)	套	1
2	点火开关	全新	个	1
3	水泵总成	全新	台	1
4	节温器	全新	只
5	冷却电子风扇	全新	个	1
6	LED灯动态冷却演示系统	全新	套	1
7	移动台架(带自锁脚轮装置)	1240×600×1700mm	台	1
8	说明书	茂育	本	1
