超级电容能量管理系统实训台,超级电容能量管理系统实训装置

作者：管理员 2025-05-22 08:49:42

超级电容能量管理系统实训台,超级电容能量管理系统实训装置

一、超级电容能量管理系统实训台,超级电容能量管理系统实训装置,超级电容能量管理系统实训设备主要用途：

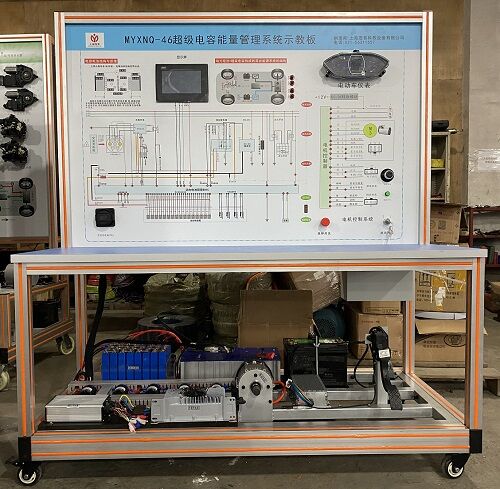

1、仪器用途：完整展示了电动汽车超级电容能量管理系统，可以动态模拟电动汽车超级电容能量管理系统的各种工况下的能量流动方向以及电动机的运行状态。
2、仪器功能：
1）系统通过CAN总线进行电容电池组管理，全面展示电容电池管理系统的工作特性；
2）通过负载控制装置调节单节电容电池的电压；
3）通过上位机显示单节电容电池电压、温度、总电压、SOC以及每节电容电池电压的均衡状态。
二、主要功能：
★1、完整展示了电动汽车超级电容能量管理系统，可以动态模拟电动汽车超级电容能量管理系统的各种工况下的能量流动方向以及电动机的运行状态；
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电动汽车超级电容能量管理系统结构原理图和实物，认识和分析电动汽车超级电容能量管理系统的工作原理；
3、面板上安装有点火开关、超级电容组，控制器，蓄电池，电动机，整流桥，DC/DC电路，制动开关，油门踏板；
4、面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等；
5、采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能；
6、系统通过CAN总线进行电容电池组管理，全面展示电容电池管理系统的工作特性；
7、通过负载控制装置调节单节电容电池的电压；
8、通过上位机显示单节电容电池电压、温度、总电压、SOC以及每节电容电池电压的均衡状态；
9、通过上位机显示电容电池组总电压、充电及放电电流；
★10、统具有自我诊断功能，对系统的异常情况进行报警及显示；
11、以对系统参数进行设定及标定。
三、技术规格：
1、外接电源：交流220V±10% 50Hz；
2、工作电压：直流12V；
3、工作温度：-40℃～+50℃；
4、外形尺寸：1240×600×1700mm(长×宽×高)。
四、基本配置：（每台）

序号	名称	主要部件、器件及规格	数量
1	检测面板柜	冷板冲压结构，安装检测原理面板，尺寸1240mm×600mm×1700mm	1
2	设备底座	冷板冲压结构，安装移动脚轮，尺寸600mm×600mm×1240mm	1
3	电机控制器	配套	2
4	电动汽车驱动电动机	48V/ 500W	1
5	超级电容组	48V165F	1
6	加速踏板	电子式	1
7	DC/DC变换器	配套	1
8	动力电池组	48V	1
9	操作开关	点火开关、档位开关、刹车开关等	1套
10	其他	继电器盒、保险丝盒等	1套
11	保修卡与合格证	配套	1
12	教师手册	配套	1
13	电动车仪表	多功能屏示屏	1
14	车载充电器与充电口	配套	1
15	电路故障设置与排除装置	配套	1
16	超级电容能量管理系统	CAN总线进行管理	1
