一、产品说明

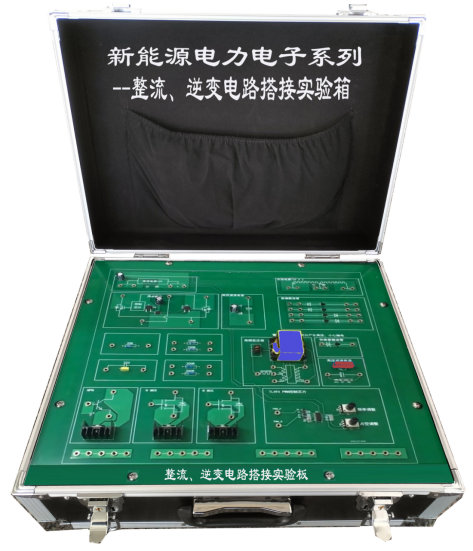

新能源整流、逆变电路搭接实验系统,新能源整流、逆变电路搭接实验箱,新能源整流、逆变电路搭接实验装置主要用于新能源汽车整流逆变电路搭接，围绕整流逆变原理基本电路进行原理性解析，涵盖了常用汽车电子元器件，为电子技术的初学者提供快速入门的学习工具，理论结合实际，侧重实际装配，不同模块之间可连接使用，可以搭建出多种电路。
二、产品特点：
1、元器件和模块固定安装在实验箱内，提供插座接口，学员可参照指导书中的电路图，使用连接线进行接插操作形成实物电路，元件一一匹配，易懂好学，实际连接使得学员参与度高，容易掌握工作原来；
2、元件安装在坚固耐用的实训箱之中，配有直插式接线插座，为后续添加复杂电路安装元件提供方便。
三、技术性能：
1、输入电源：单相三线 ～220V±10% 50Hz；
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；
3、装置容量：＜0.5KVA；
4、外形尺寸：长×宽×高=450×400×150mm3（±5%）。
四、配置介绍：
该实训单元提供高频变压器、电感、普通二极管、快恢复二极管、滤波电容单元、电阻单元、MOSFET单元、PWM控制芯片等。为电力电子技术的初学者提供快速入门的学习工具，理论结合实际，不同模块之间可连接使用，可以搭建出多种电路。
五、实训功能：
1、整流电路搭接实验:采用电容、二极管进行电路搭接；
2、整流电路搭接实验:采用电容、二极管进行电路搭接；
3、整流电路搭接实验:采用主流整流芯片 PWM进行电路搭接；
4、逆变电路搭接实验:采用变压器、晶体管进行电路搭接；
5、逆变电路搭接实验:采用主流芯片进行控制逆变电路；
6、逆变电路搭接实验:采用二极管、电容 场效应管进行线路搭接。
