齿轮传动效率测试实验台,齿轮传动效率测试实验装置

作者：管理员 2025-06-12 10:49:34

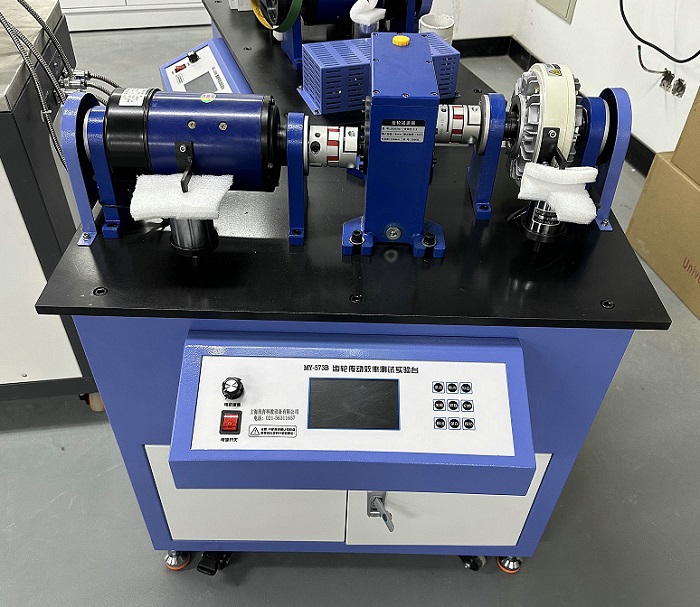

齿轮传动效率测试实验台,齿轮传动效率测试实验装置

一、产品概况：
齿轮传动效率测试实验台,齿轮传动效率测试实验装置,齿轮传动效率测试实验设备是采用传感器、微机等先进测控技术的多媒体可视化综合实验台，操作方便、效果直观等优点，用于测试圆柱齿轮传动或齿轮传动的效率，适于开放实验室配备。
二、实验目的及内容：
1、圆柱齿轮传动效率、转速和载荷的测定与分析；
2、掌握测量转矩、转速、效率、功率等方法。
三、产品特点：
1、实验台组件采用整体式结构，提高了装配精度，安装调整、更加迅速方便；
2、本实验台除设计有测试电机力（转矩）传感器外还设计有磁粉加载力（转矩）传感器，可测试并反馈磁粉加载器输出转矩，如此取样数据是磁粉加载器的实际转矩，使传动效率测量精度更高；
3、该实验台操作简便、安全、直观性强、传感器测量精度高，系统数据传输稳定可靠；使用RS232串口与计算机通讯；
4、实验台外形为工作台板+箱体落地式结构，工作台板材料为高强度冷轧钢板，经铇、铣、平磨等工序精工制作，表面光亮，达二级平板精度，刚度大、抗震性能好。钢制件精加工表面均作防锈处理，发兰、镀镍；箱体表面喷塑平整光滑清洁、无划迹和脱落斑点。箱体底部装有可调地脚螺栓和活动轮，便于实验室调整布置；
5、配备专用实验软件对数据进行处理、分析，可以显示、保存、打印实测实验曲线。
三、主要配置及参数：
1、圆柱齿轮减速器1台；m=2 z1=14 z2= 70 加工精度8-8-7GK和8-8-7EJ；
2、5英寸彩色触摸液晶屏 1块，分辨率800X480；
3、直流调速电机 1台调速0-1450rpm ，功率 355W；
4、压力传感器：2个精度0.1%；
5、测速装置：2套；
6、装拆工具 1套；
7、专用软件光盘 1张；
8、使用说明与实验指导书 1本；
9、外形尺寸约800×450×1000mm；
10、重量：约110 kg。
