分 项 |
说 明 |
|||
|
装置功能 |
||||
|
设计参数 |
搅拌电压：0—200V、转速: 0--1500 r/min。 操作压力：0-5MPa、操作温度：常温-200℃。 |
|||
|
公用设施 |
水：：装置冷凝器连接自来水。 电：电压AC220V，功率2.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。 |
|||
|
主要设备 |

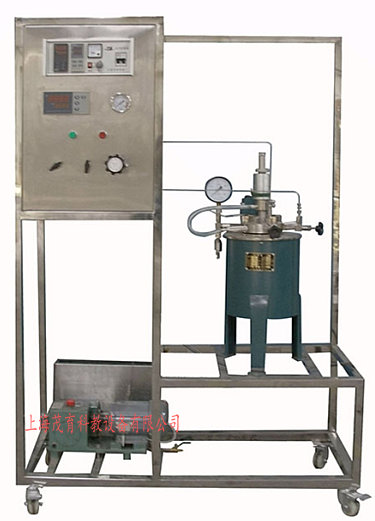

1、反应釜由电加热炉、反应装置、搅拌和传动系统，以及安全阀等组成。 2、304不锈钢搅拌反应器，反应釜容积1L，使用压力范围：常压-5MPa，最高使用温度200℃，釜盖上进气口配针型阀、取样口配针型阀、防爆口配安全阀。 3、压力控制采用304不锈钢调压阀。 4、釜加热炉功率：1.5KW，搅拌转速：0-1500r/min。 5、转子流量计LZB-3，测量范围：16-160ml/min，1台。 6、反应器内温度显示：宇电AI701，1台。 7、宇电AI518数字温度控制仪，1台。 8、搅拌速度传感器1台。 9、数字转速测定仪1台。 10、压力表量程为6MPa，1台。 11、计量泵功率30W；最大流量2L/h；冲程频率120r/ min；吸程2m。 12、电器：接触器、开关、漏电保护空气开关。 13、304不锈钢管路、管件及阀门。 14、304不锈钢仪表柜：测控、电器设备在实验架上。 15、304不锈钢材质框架1200*500*1600mm(长×宽×高)，带脚轮及禁锢脚。 |
|||
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
釜内温度 |
K型热电偶 |
数字温度仪 |
无 |
|
|
加热炉温度 |
K型热电偶 |
数字温度控制仪 |
固态调压模块 |
|
|
压力 |
指针压力表 |
就地显示 |
无 |
|
|
流量 |
转子流量计 |
转子流量计 |
手动阀控 |
|
|
电机转速 |
转速表 |
数显转速表 |
调速器 |
|
