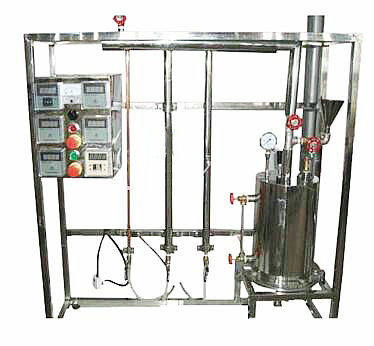

裸管和绝热管传热实验装置,裸管和绝热管传热实验设备
作者：管理员 2025-06-20 08:55:23
裸管和绝热管传热实验装置,裸管和绝热管传热实验设备
一、裸管和绝热管传热实验装置,裸管和绝热管传热实验设备,裸管和绝热管传热实验台实验目的：
1、测定保温测试管中保温材料的导热系数；
2、测定裸管测试管中管壁对空气的自然对流传热系数；
3、测定套管换热器中气液对流传热中蒸汽对谁的对流传热系数。
二、主要配置：
1、不锈钢电加热器；
2、不锈钢蒸汽发生器；
3、不锈钢汽包；
4、收集瓶；
5、裸管测试管；
6、保温管；
7、套管换热器；
8、不锈钢高位槽；
9、数据处理软件；
10、热电偶传感器12支。
三、技术参数：
1、裸管：管径：16mm、管长600mm，紫铜材质，导热系数10-20W/m•℃；
2、保温管：管径：16mm、管长600mm，紫铜材质；
3、外管内径34mm，玻璃材质，导热系数0.1-1W/m•℃；
4、对流管：管径：16mm、管长600mm，紫铜材质；
5、外管内径34mm，玻璃材质，对流传热系数10-30W/m2•℃；
6、AI706宇电温度数字显示仪两块；
7、正泰电器：接触器、开关、漏电保护空气开关；
8、所有管路和阀门均采用不锈钢材质。不锈钢仪表柜：测控、电器设备在实验架上；
9、软件组成数据处理软件一套,能够通过计算机工作站控制操作系统；
10、外形尺寸：1500×550×1900mm（带双刹轮）。
