迈腾GTE车门理实一体化实训台

作者：管理员 2025-12-25 10:00:40

一、产品简介

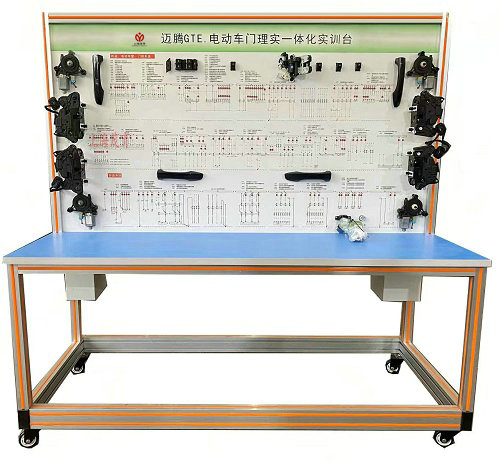

MY-6059B迈腾GTE车门理实一体化实训台采用迈腾GTE混动汽车电动窗、车身防盗、中控门锁及后视镜系统实物为基础，充分展示汽车电动窗、车身防盗、中控门锁及后视镜系统的组成结构和工作过程。适用于学校对汽车电动窗、车身防盗、中控门锁及后视镜系统理论和维修实训的教学需要。
二、功能特点
1、真实可运行的汽车电动窗、车身防盗、中控门锁及后视镜系统，充分展示汽车电动窗、车身防盗、中控门锁及后视镜系统的组成结构。
2、操纵电动窗开关、中控门锁开关及后视镜开关，可真实演示汽车电动窗、车身防盗、中控门锁及后视镜系统的工作过程。
3、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印彩色电路图；学员可直观对照电路图和实物，认识和分析汽车电动窗、车身防盗、中控门锁及后视镜系统的工作原理。
4、示教板面板上安装有检测端子，可直接在面板上检测汽车电动窗、车身防盗、中控门锁及后视镜系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、设备框架采用40mm×40mm与40mm×80mm一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
6、底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
7、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
1、外形尺寸（约）：1740×600×1700mm(长×宽×高)
2、外接电源：交流220V±10%50Hz
3、工作电压：直流12V
4、工作温度：-40℃～+50℃
5、移动脚轮：100*60mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图；面板：17009004mm	套	1
2	舒适控制单元(ECU)		套	1
3	组合仪表		套	1
4	点火开关		个	1
5	诊断座	OBDⅡ	个	1
6	电动窗总开关		套	1
7	前左右车门电脑		套	1
8	后左右车门电脑		套	1
9	前左右电动窗开关		套	1
10	后左右电动窗开关		套	1
11	前左右门锁		套	1
12	后左右门锁		套	1
13	后视镜调节开关		套	1
14	左右电动后视镜		套	1
15	车身防盗系统		套	1
16	遥控器		套	1
17	保险丝盒		个	1
18	移动台架(带自锁脚轮装置)	1740×600×1700mm(长×宽×高	台	1
19	故障模拟与排除装置		套	1
