新能源汽车新技术综合实训台,新能源汽车新技术综合实训装置,新能源汽车新技术综合实训设备采用5种不同新能源汽车控制系统组成一体、高压安全等测试测量实训操作。设备展示不同驱动模式和能量流动工况。

[规格型号]：MYXNQ-105

[产品名称]：新能源汽车新技术综合实训台

[价格]： 元

[在线客服]： 客服一 客服二

[优惠服务]： 免费质保一年，终身维护。

产品介绍：

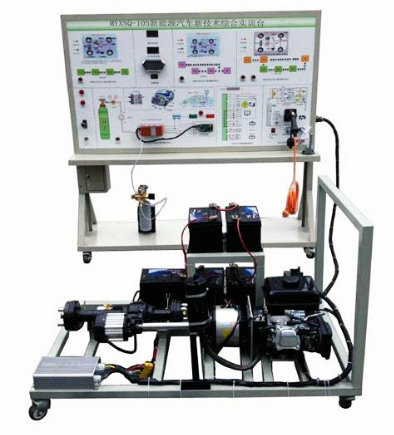

MYXNQ-105 新能源汽车新技术综合实训台

一、产品概述：
新能源汽车新技术综合实训台,新能源汽车新技术综合实训装置,新能源汽车新技术综合实训设备采用5种不同新能源汽车（插电式串联、插电式并联、插电式混联、纯电动汽车和燃料电池汽车）控制系统组成一体、高压安全等测试测量实训操作。设备展示不同驱动模式和能量流动工况。对比实训验证5种不同新能源汽车控制系统的不同的工况,适用于中高等职业技术院校、普通教育类学院和培训机构对5种不同新能源汽车（插电式串联、插电式并联、插电式混联、纯电动汽车和燃料电池汽车）控制系统理论和维修实训的教学需要。
二、功能特点：
1、发光二极管闪光灯显示能量流动工况，能量流动与车况实时匹配；
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照不同新能源汽车控制系统结构原理图和实物，认识和分析不同新能源汽车控制系统的工作原理；
3、高压模拟电源采用工业级电压，安装模拟故障开关培养故障诊断能力；
4、完成6种驱动模式的实训，对比实训验证5种不同新能源汽车控制系统的不同的工况；
5、面板上安装检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数；
6、真实的发动机运行组件,可真实操作混合动力系统的发动机怠速、加速、减速正常工况；
7、真实的发电机运行组件,可真实操作混合动力系统的发电工况；
8、真实的燃料电池运行组件,可真实操作燃料电池的工况；
9、台架带自锁脚轮,安装交流电源漏电保护装置、转动元器件外加装防护装置。
三、产品结构：
1、发电机；
2、发动机；
3、燃料电池及运行附件；
4、电池组；
5、逆变器；
6、三相交流电机；
7、传动机构；
8、制动机构；
9、故障模拟与考核装置；
10、检测面板与可移动台架等组成。
四、技术规格：
1、工作电源：380V 交流电压；工作电压：12V/60V直流电压；
2、工作温度：-5℃～50℃；
3、外形尺寸：
1）检测台:1740mmX650mmX1700mm；
2）运行台:1700mmX650mmX1500mm。
五、实训项目：
1、电池组的检查与维护；
2、三相异步电机的检查与维护；
3、逆变器的检查与维护；
4、插电式串联动力系统故障诊断与排除；
5、插电式并联动力系统故障诊断与排除；
6、插电式混联动力系统故障诊断与排除；
7、纯电动汽车动力系统故障诊断与排除；
8、燃料电池汽车动力系统动力系统故障诊断与排除；
9、纯电动车电机故障诊断与排除；
10、高压用电安全培训。
六、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子，彩色电路图和工作原理示意图，1700*900mm	套	1
2	充电桩组件	国标220V16A,3.5KW	套	1
3	充电插座与充电枪	国标	套	1
4	闪烁发光二极管灯条	配套	套	1
5	电动车电机	60V1KW	套	1
6	电动车电机控制器	60V1KW	套	1
7	油门踏板，制动踏板，动力电池组	配套	套	1
8	模拟指示灯	配套	套	1
9	操作开关	配套	套	1
10	高压安全防护模拟装置	配套	套	1
11	发动机	汽油机/配套	套	1
12	发电机与控制器	60V/配套	套	1
13	差速器/驱动桥	配套	套	1
14	电动车仪表	配套	套	1
15	转速表	配套	套	2
16	电磁离合器及制动器	配套	套	1
17	制动机构	配套	套	1
18	直流接触器	配套	套	1
19	移动台架	1240×600×1700mm (带自锁脚轮装置)	台	1
20	故障模拟与排除装置	茂育配套	套	1
21	保险丝盒	茂育配套	套	1
22	保修卡/合格证	茂育配套	套	1
23	教师手册	茂育配套	套	1

友情提示：
1、设备验收：各采购单位收货时请检查新能源汽车新技术综合实训台的货品外观，核实的本设备及配件，拒收处于受损状态的新能源汽车新技术综合实训台；
2、设备质保：茂育将为各采购单位提供新能源汽车新技术综合实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对新能源汽车新技术综合实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致新能源汽车新技术综合实训台的选型错误或购设备数量错误，造成新能源汽车新技术综合实训台的退换货要求，将不被接受；
4、设备货期：新能源汽车新技术综合实训台发货期为参考值，如您需要了解新能源汽车新技术综合实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对新能源汽车新技术综合实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关新能源汽车新技术综合实训台的技术咨询。
