新能源整车检测与诊断实训台,新能源整车检测与诊断实训装置,新能源整车检测与诊断实训设备通过专用线束与车辆连接(订制连接线束,无损原车部件与线束)，断开专用线束后车辆功能完整，实训台与整车联动使用。

[规格型号]：MYXNQ-144

[产品名称]：新能源整车检测与诊断实训台

[价　　格]：询价

[咨询专线]：021-56311657

[优惠服务]：立即致电，获取1对1方案定制与优惠价格。

产品介绍：

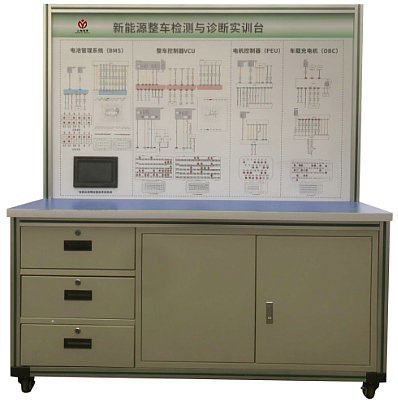

MYXNQ-144 新能源整车检测与诊断实训台

一、新能源整车检测与诊断实训台,新能源整车检测与诊断实训装置,新能源整车检测与诊断实训设备功能特点：
1、通过专用线束与车辆连接(订制连接线束,无损原车部件与线束)，断开专用线束后车辆功能完整；整车检测与诊断实训台与整车联动使用；
2、车辆结构完整，各控制系统、传感器、执行器齐全，可正常运行；
3、可通过原车仪表显示整车动、静态信号参数；
4、配备大众迈腾380 发动机电控系统、自动变速器电控系统、ABS电控系统、空调电控系统、车身BCM电控系统原理教学板；（汽车需要另配套）
5、实训台面板采用带检测端子的原理面板：面板打印有永不褪色的彩色控制单元和执行器、传感器端子图；并安装传感器与执行器的检测端子；
6、实训台框架采用2mm厚/40*40铝型材框架结构，带自锁脚轮装置；
7、实训台框架采用2mm厚/40*40铝型材框架结构，带自锁脚轮装置；
8、配备故障设置系统及网络在线考试系统：
基于APP平台系统开发的新型智能考评、设备课程APP学习平台、设备APP诊断系统三位一体，可设置断路故障、虚接故障、短路故障三种类型故障。系统的软件带内置有点火、启动、关闭熄火开关按键，可对设备可以进行可远程控制教学设备启动、停止。适用于学校对教学设备的故障模拟与综合考评、综合诊断等教学需要。
功能特点：
1）智能触摸屏考评模块
（1）该系统由安卓蓝牙的故障设置系统和触摸屏的故障考核系统两部分构成。可以用智能手机或平板电脑远程无线蓝牙对实训设备设置故障、远程启动、停机。学生考核通过触摸屏故障考核系统上完成,教师和学生操作界面分开；
（2）教师操作界面设置密码登陆,进入教师界面可完成出题并设置考试时间。教师界面设置故障的类型为断路故障、虚接故障、短路故障，教师可任意出题，设置故障后，触摸屏的屏幕上按钮会由绿色变为红色提示且继电器工作，设备处于故障工况；教师界面可单个设置也可多个故障同时设置，且有全部设置故障和全部清除等功能；
（3）学生在答题界面会显示学号、剩余时间、故障总数，学生在设备上检测查出故障后，选择相应的故障排除按键，触摸屏的屏幕上按键会由红色变绿色，故障排除后点击提交试卷，即自动产生学员本次考试成绩；
（4）智能触摸考评系统设置分为教学模式与故障模式；
（5）智能触摸考评系统故障节点为20路(断路、虚接、6路短路)；
（6）继电器触点参数：DC12V/10A，继电器板上留有故障指示灯接口，通过指示灯可清晰的显示已设置故障；
（7）采用7寸工业彩色触摸屏，中文菜单，界面友好，操作方便；
（8）智能触摸考评系统的触摸屏设置有开机界面（可订制中英文显示内容等）；
（9）智能触摸考评系统采用RS485现场工业总线通讯，具有通讯距离远，信号稳定，抗干扰的特点。
2）蓝牙APP智能考评模块：
（1）通过平板电脑或智能手机APP平台控制操作设置设备故障。可设置120个故障，可单个设置也可多个故障同时设置，且有全部设置故障和全部清除等功能；
（2）通过APP软件用一台智能手机或平板电脑控制多台设备的故障设置；
（3）每台设备的蓝牙名称设置不同的编号，有效区分多台不同的教学设备，教师轻便地控制所有教学设备的启动、运行、停机和故障设置，有效地提高教学效率；
（4）APP系统设有密码登陆界面，通过输入用户名和密码可进入系统；
（5）登陆界面附有文本和图样，且可编辑；
（6）APP软件中设置有点火、启动、停机按键，可远程控制教学设备启动、停机；
（7）APP软件中带有故障点说明及故障状态指示(分别设置有红色指示灯/绿色指示灯/黄色指示灯指示状态工况）,屏幕可清晰的实时显示故障设置状态；
（8）APP软件中附有故障说明,用户可以任意编辑；
（9）APP软件中附有故障状态读取功能；
（10）提供蓝牙APP智能考评模块安装软件，无节点限制、终身免费升级；
（11）使用：平板电脑与智能手机。
9、可以实现多名学员同时进行车辆高技术的维修诊断实训；
10、设备外形:1700*700*1700mm。
二、基本配置要求：
1、故障设置控制器1套；
2、整车在线检测实训台1套；
3、考核系统 1套；
4、专用对接线束1套。
三、实训项目：
1、实现汽车发动机电控系统、自动变速器电控系统、ABS电控系统、空调电控系统、车身BCM电控系统各项目实训；
2、各控制器模块的结构和工作原理；
3、各控制器的检测；
4、汽车故障码的读取方法；
5、分析汽车故障现象，掌握汽车故障排除方法；
6、汽车维修与保养实训；
7、汽车培训实训。
四、产品工艺标准：
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建（带钢制抽屉3只，双开门储物柜），耐油耐腐蚀并易于清洁，带自锁脚轮装置，底座上配有40cm的桌面，台面装配32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。

友情提示：
1、设备验收：各采购单位收货时请检查新能源整车检测与诊断实训台的货品外观，核实的本设备及配件，拒收处于受损状态的新能源整车检测与诊断实训台；
2、设备质保：茂育将为各采购单位提供新能源整车检测与诊断实训台说明书内的质保条件和质保期，在质保范围内提供对本实验台的免费维修，超出条件承诺时提供对新能源整车检测与诊断实训台的有偿维修；
3、设备退换货：各采购单位单方面原因导致新能源整车检测与诊断实训台的选型错误或购设备数量错误，造成新能源整车检测与诊断实训台的退换货要求，将不被接受；
4、设备货期：新能源整车检测与诊断实训台发货期为参考值，如您需要了解新能源整车检测与诊断实训台的精确货期，请与上海茂育的销售人员联系；
5、如各采购单位对新能源整车检测与诊断实训台有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关新能源整车检测与诊断实训台的技术咨询。
