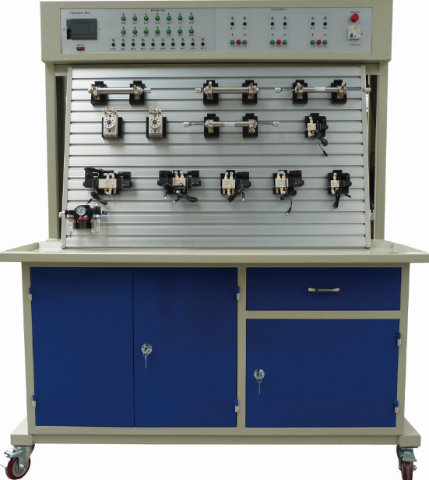

PLC控制气动实训系统,PLC控制气动实训装置,PLC控制气动实训设备是根据《液压气动传动技术与实训》、《气动控制技术》等通用教材设计而成，集可编程控制器和工业气动元件、执行模块为一体，除可进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验、气动技术课程设计。采用PLC控制方式，可从学习简单的PLC指导编程、梯形图编程，深入到PLC控制的应用，可与计算机通讯、在线调试等实验功能，能完美结合气动技术和电气PLC控制技术，适用电工、机电一体化等专业实训考核。
一、主要特点：
1.模块化的结构设计搭建实验简单、方便，各气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷。
2.快速可靠的连接接头，拆卸简便省时。
3.采用标准的工业气动元件，性能可靠、安全。
4.低噪音的工作泵站，提供一个安静的实验环境（噪声<60）。
二、实验项目：
1、PLC控制回路实验：
1）单作用气缸的换向回路；
2）双作用气缸的换向回路；
3）一次压力控制回路；
4）二次压力控制回路；
5）高低压切换回路；
6）双作用气缸的双向调速回路（进口调节、出口调节）；
7）速度换接回路；
8）缓冲回路；
9）互锁回路；
10）过载保护回路；
11）位置控制式单往复回路；
12）压力控制式单往复回路；
13）时间控制式单往复回路；
14）单双作用缸连续往复动作回路；
15）采用节流阀的同步回路；
16）三缸连动回路；
17）计数回路；
18）延时回路；
19）逻辑阀的应用回路（或逻辑）；
20）双手操作回路。
2、可编程序控制器（PLC）电气控制实验，机-电-气一体化控制实验：
1）PLC指令编程、梯形图编程学习；
2）PLC编程软件的学习与使用；
3）PLC与计算机的通讯、在线调试；
4）PLC与气动相结合的控制实验；
5）PLC指令编程实训。
3、物流运输链机构：
主要包括直线气缸、旋转气缸、电磁阀、调整阀、过滤器、油雾器、压力表、红外传感器及限位开关等，模拟工业现场中物料到达指定位置、传感器获PIC控制气动实训系取信号、通过PLC控制实训系统中的1200PLC控制器发送指令给电磁阀，电磁换向阀根据电信号，改变阀芯的位置使压缩空气进入气缸A腔或B腔，驱动活塞向右、向左或进行旋转运动，模拟工业现场中物料定位及输送链有规律运行等，培养学生的逻辑思维能力。
三、实验台组成：
实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。
1、实验台架：实验台架由铁制主体、铝合金操作面板等构成。
工作台尺寸：长×宽×高＝1500mm×650mm×1700mm （其包装重量约300kg）。
2、工作泵站：
气泵输入电压：AC 220V/50Hz 电机功率：550W
额定输出压力：0.8Mpa 气泵容积：20L
工作噪声：<60分贝
3、气动元件：
以圣大气动元件为主，配置详见附件；
气动元件均配有铝合金过渡底板（工程塑料），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
4、电气控制单元：
可编程序控制器(PLC)；采用西门子1214C系列, I/O口24点；继电器输出形式；
电源电压：AC 220V/50Hz。
四、配置清单：

分类	项目	规格型号	数量	备注
实验平台	气动实验台（铝合金型材实验面板）		1台
动力泵站	空气压缩机	550W	1台
执行元件	不锈钢-单作用气缸	20*75-S	1只
	不锈钢-双作用气缸（单出杆）	20*100-S	2只
	气缸固定脚座	MA20-LB	4套
调压件	三联件	1500	1只
调压件	减压阀（带压力表）	1500	1只
电控元件	二位三通电磁换向阀（常开）	3V110-06-NO	1只
	二位三通电磁换向阀（常闭）	3V110-06-NC	1只
	二位五通电磁换向阀（单）	4V110-06	2只
	二位五通电磁换向阀（双）	4V120-06	1只
	三位五通电磁换向阀（中封式）	4V130C-06	1只
纯气控元件	二位五通气控换向阀（单）	4A110-06	2只
	二位五通气控换向阀（双）	4A120-06	3只
	单向止回阀	VOR-06	2只
	单向节流阀	ASC100-06	2只
	顺序阀	KSP-08	1只
	快速排气阀	QE-01	2只
	或门逻辑阀（梭阀）	ST-01	3只
机械元件	二位五通手动换向阀	4H210-06	2只
	机械阀(滚轮式)	JM-07	2只
	机械阀(按钮式)	JM-06A	1只
电器元件	接近开关（带插头线）		4个	三线制
	磁性开关（带插头线）	CS1-SBL-20	4个
	开关绑带	MA20-BAND	4个
	可编程序控制器（PLC）	FX1S-20MR	1只
	PLC下载线缆		1套
	时间继电器		1套
附件	L型调速节头	SL4-01	7只
附件	强电插线		25条
小型物流站	主要包括直线气缸、旋转气缸、电磁阀、调整阀、过滤器、油雾器、压力表、红外传感器及限位开关、手指气缸、直线缸等		1套	自制
备用件	消声器（小）	BSL-01	4只
	消声器（大）	BSL-03	2只
	减径直通	PG8-6	2只
	“T”型三通	PE-4	5只
	四通	PZA-4	2只
	螺纹直通	PC4-01	2只
	接头（弯）	PL4-01	4只
	接头（弯）	PL6-01	2只
	气管	PUO0425（桔）	200米
	螺纹塞头	1/8”	5只
	管塞	PP-4	20只
资料	实验指导书		1册
资料	光盘(PLC软件、程序)		1套
工具	密封胶带（生料带）		2卷
	活动扳手	6”	2把
	内六角扳手	10”	1套
	螺丝刀	Φ6*12.5	1套
	尖嘴钳		1把
	剪刀		1把
