电工.电子技术实训装置,电工.电子技术实训设备

作者：管理员 2025-03-24 16:19:00

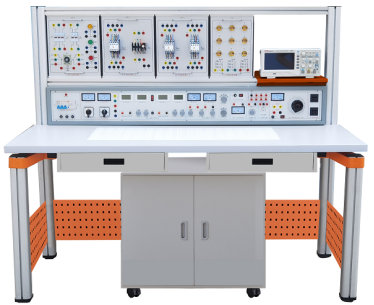

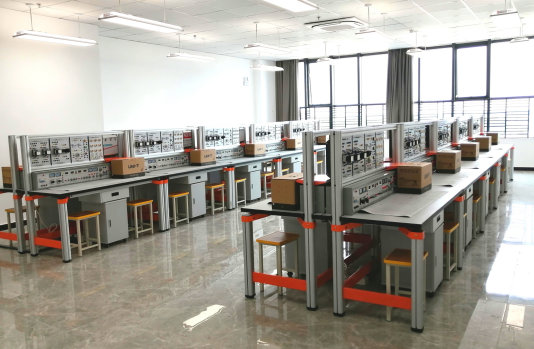

电工.电子技术实训装置,电工.电子技术实训设备

一、产品特点：
电工.电子技术实训装置,电工.电子技术实训设备,电工.电子技术实训台具有较完善的安全保护措施，较齐全的功能（详见实训台结构简介）。实训桌中央配有通用九孔万能插件板，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件。实训中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路，元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实训桌下边储存柜内，大大提高了管理水平，规划化程度，大大减轻了教师实训准备工作。
二、设备技术指标：
1、工作电源：三相五线 AC 380V±10% 50Hz；
2、温度：－10～40℃；环境湿度：≤90%（25℃）；
3、外形尺寸：长×宽×高=1600×700×1500㎜；
4、整机功耗：≤1.0KW；
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。
三、装置主要构成：
装置由主机箱、实训桌（装有九孔万能插件板）、电气控制实训挂箱，实训挂箱支架、移动矮柜、示波器架、透明创新实训模块、学生凳等组成。实训装置支架与实训桌可组合、可拆装。支架与桌脚一体，铝合金结构；电气控制实训挂箱及各实训模块可根据实训需求自由组合实训。
（一）主机箱：实训主机箱箱体采用铁质双层亚光密纹喷塑结构，铝质面板。左边是安全控制、交直流电源、信号源、测量电表等；主机箱控制面板右边配有多组外部仪器交流工作电源插座。
1、输入工作电源：三相五线AC 3800V±10% 50Hz。
2、输出电源及信号：
A单元：三相四线：有转换开关与交流电压表配合指标三相输出电压值，配备三相开关控制三相电源输出，以提高实训安全系数。
B单元：交流3、6、9、12、15、18、24V
C单元：双路恒流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，内置式继电器自动换档，由多圈电位器连续调节，使用方便，输出最大电流为2A，具有预设式限流保护功能。
电压稳定度：<10^-2 负载稳定度：<10^-2 纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：2组220V电压输出插座，供外接仪器使用。
3、单次脉冲源：每次均可输出一对正负脉冲
4、功率输出函数发生器/频率计：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值；
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）；
3）频率范围：0.1HZ~3MHz, 采用键盘直接输入数字设定频率,；
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减；
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出；
6）频率计最高测量范围100MHz，自动换档。
5、音频功率放大器：输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
6、绝缘电阻：>5MΩ；
7、漏电保护：漏电动作电流≤30mA。
（二）实训桌结构：
实训桌规格为1600（长）*700（宽）*1500（高），实训桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实训桌一桌两座，实训桌中央配有通用九孔万能插件板(尺寸：35×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实训中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实训桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材横梁，组成电气实训挂箱支架。支架与电气控制实训挂箱配套，上下方便，左右移位自如。
（三）透明元件创新模块：元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。
（四）电气实训挂箱：铝质面板，后盖由拉模成型铝型材与注塑成型塑料件构成，电气元件接线点都已引到安全插座，实训接线方便安全、快捷。
1）电气实训挂箱一：交流接触器2只；
2）电气实训挂箱二：交流接触器1只、热继电器1只；
3）电气实训挂箱三：时间继电器1只，按钮红、黃、绿；
4）灯座负载挂箱：9只灯座及相应控制开关，灯泡用户自备。
（五）三相交电机一台：380V/180W，铝质外壳。
（六）学生凳：
1、凳腿采用：30×30×1.2mm 的方管；
2、拉管采用：30×30×1.2mm 的方管；
3、凳面采用：240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；
4、防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化，不脱剥，光滑美观，金属桌体颜色为灰色。
五、实训项目：
（1）电工实训　　　　　　　

1．电工测量仪表的使用
2．常用元件的识别与检测
3．线性元件与非线性元件的伏安特性
4．电源的外特性
5．电位值、电压值的测定
6．电流表和电压表的扩程
7．基尔霍夫定律的训证
8．训征楞次定律
9．迭加原理与互易定理的训证
10．戴维南定理与诺顿定理的训征
11．电压源与电流源的等效变换
12．受控源特性的研究
13．一阶电路实训
14．二阶电路的过渡过程
15．研究LC元件在直流和交流电路中的特性
16．负载获得最大功率的条件
17．交流电路参数的测量
18．正弦交流电路中RLC元件的特性

19．RL及RC串联电路实训
20．RLC串联谐振电路
21．日光灯电路的连接及功率因数改善
22．三相负载的星、三角接法
23．三相电路及功率的测量
24．R-C选频网络的研究
25．二端口网络研究　
26．单相变压器实训
27．互感电路实训
28．三相异步电动机的使用与起动
29．三相电动机接触器点动正转控制线路
30．三相电动机具有自锁的正转控制线路
31．三相电动机具有过找保护的正转控制线路
32．三相电动机接触器联锁的正反转控制线路
33.三相电动机按钮联锁的正反转控制线路
34.三相电动机按钮接触器复合联锁控制线路
35.三相电动机接触器控制Y/△降压起动
36.三相电动机时间继电器控制Y/△降压起动

（2）电子实训

1．晶体二极管的特性及检测
2．晶体三极管输入输出特性
3．低频小信号电压放大器
4．直接耦合两级放大器
5．RC耦合两级放大器
6．负反馈对放大器性能的影响
7．变压器耦合推挽功率放大器
8．互补对称推挽功率放大器(OTL)
9．单相半波整流
10．单相全波整流
11．单相桥式整流
12．单相桥式整流滤波
13．单结晶体管特性
14．单结晶体管触发电路
15．晶闸管简单测试及可控整流电路
16．场效应管测试
17．串联型稳压电压
18．差动放大电路的研究
19．集成运放参数的测试
20．集成运放减法电路
21．集成运放加法电路
22．集成运放积分电路

23．集成运放微分电路
24．集成运放文氏正弦波振荡器
25．电容三点式振荡器
26．电感三点式振荡器
27．集成稳压电路
28．无稳态电路（多谐振荡器）
29．施密特触发器
30．集成与门逻辑功能测试
31．集成非门电路逻辑功能测试
32．集成或门电路逻辑功能测试
33．集成与非门逻揖功能测试
34．CMOS门电路的测试
35．基本RS触发器
36．JK触发器
37．D触发器
38．555时基电路的应用（方波发生器)
39．二一十进制计数器
40．二一十进制8421译码器
41．加法器
42．减法器
43．用集成与非门构成单稳态触发器
44．组合逻辑电路

六、配置清单：（每台）

（一）实训元件
元件盒名称	型号	数量	备注
电阻创新透明元件盒	0.5Ω	1	1/2W
电阻创新透明元件盒	1Ω	1	1/2W
电阻创新透明元件盒	5.1Ω	2	1/2W
电阻创新透明元件盒	51Ω	1	1/2W
电阻创新透明元件盒	100Ω	3	1/4W
电阻创新透明元件盒	150Ω	1	1/4W
电阻创新透明元件盒	200Ω	1	1/4W
电阻创新透明元件盒	300Ω	2	1/4W
电阻创新透明元件盒	330Ω	2	1/4W
电阻创新透明元件盒	430Ω	1	1/4W
电阻创新透明元件盒	470Ω	1	1/4W
电阻创新透明元件盒	510Ω	2	1/4W
电阻创新透明元件盒	680Ω	2	1/4W
电阻创新透明元件盒	820Ω	2	1/4W
电阻创新透明元件盒	1K	3	1/4W
电阻创新透明元件盒	1.5K	1	1/4W
电阻创新透明元件盒	2K	2	1/4W
电阻创新透明元件盒	2.4K	2	1/4W
电阻创新透明元件盒	2.7K	1	1/4W
电阻创新透明元件盒	3.3K	3	1/4W
电阻创新透明元件盒	3.9K	1	1/4W
电阻创新透明元件盒	4.7K	1	1/4W
电阻创新透明元件盒	5.1K	1	1/4W
电阻创新透明元件盒	6.8K	2	1/4W
电阻创新透明元件盒	10K	4	1/4W
电阻创新透明元件盒	13K	1	1/4W
电阻创新透明元件盒	20K	2	1/4W
电阻创新透明元件盒	39K	2	1/4W
电阻创新透明元件盒	51K	1	1/4W
电阻创新透明元件盒	100K	2	1/4W
电阻创新透明元件盒	200K	1	1/4W
电阻创新透明元件盒	1M	1	1/4W
电阻创新透明元件盒	10M	1	1/4W
电位器创新透明元件盒	470Ω	1	1/2W
电位器创新透明元件盒	1K	2	1/2W
电位器创新透明元件盒	4.7K	1	1/2W
电位器创新透明元件盒	10K	1	1/2W
电位器创新透明元件盒	22K	1	1/2W
电位器创新透明元件盒	100K	1	1/2W
电位器创新透明元件盒	470K	2	1/2W
电解电容透明元件盒	1uF	1	16V
电解电容透明元件盒	10uF	3	16V
电解电容透明元件盒	47uF	3	16V
电解电容透明元件盒	220uF	1	35V
电解电容透明元件盒	470uF	1	35V
瓷片电容透明元件盒	300P	1	63V
瓷片电容透明元件盒	1000P	2	63V
瓷片电容透明元件盒	0.01uF	3	63V
瓷片电容透明元件盒	0.1uF	1	63V
瓷片电容透明元件盒	0.47uF	1	63V
瓷片电容透明元件盒	2uF	1	250V
音频输入变压器透明元件盒		1
音频输出变压器透明元件盒		1
变压器元件盒	220/6V.6V.24V	1	8W
电感透明元件盒	8Ω	1
电感透明元件盒	390uH	1
电感(镇流器)元件盒	8W	1
二极管透明元件盒	4007	4
二极管透明元件盒	2AP9	1
发光二极管透明元件盒		2
稳压二极管透明元件盒	2CW54	1
稳压二极管透明元件盒	2CW76	1
晶振透明元件盒	10M	1
场效应管透明元件盒	3DJ6	1
单结管透明元件盒	BT33	1
晶闸管透明元件盒	KP1	2
三极管透明元件盒	3DG6	2
三极管透明元件盒	3DG12	1
三极管透明元件盒	3AX31	2
三极管透明元件盒	3DA1	1
三端稳压透明元件盒	7805	1
指示灯(信号灯)透明元件盒	6V/0.1A	1
开关透明元件盒		4
喇叭透明元件盒	8Ω/0.2W	1
继电器透明元件盒	6V	1
音乐集成透明元件盒	4V	1
电平开关和逻辑电平元件盒		1
条形磁铁		1
原副线圈元件盒		1
电流测量插座元件盒		3
直流电表元件盒	5mA	1
直流电表元件盒	10mA	1
直流电表元件盒	50mA	1
直流电表元件盒	200mA	1
直流电表元件盒	1V	1
直流电表元件盒	15V	1
直流电表元件盒	±100UA	1
交流电表元件盒	500mA	1
日光灯管	8W	1
日光灯座元件盒		2
起动器元件盒		1
集成座元件盒	14脚	2
集成座元件盒	16脚	1
集成运放	UA741	2
定时器	NE555	1
TTL与非门	74LS00	1
TTL非门	74LS04	1
TTL与门	74LS08	1
TTL与非门	74LS20	1
TTL或门	74LS32	1
译码器	74LS42	1
TTL触发器	74LS74	1
七段译码器	74LS247	1
全加器	74LS283	1
CMOS或非门	CD4002	1
共阳数码器元件盒	546R	1
（二）电气挂箱及电机
灯座负载挂箱	9只灯座及相应控制开关，灯泡用户自备	1
电气实训挂箱一	交流接触器2只	1
电气实训挂箱二	交流接触器1只、热继电器1只	1
电气实训挂箱三	时间继电器1只，按钮红、黃、绿	1
电动机	△接 380V	1
（三）工具及连接线
尖嘴钳		1
螺丝刀	-+各一	2
剥线钳		1
连接线	电工电子香蕉插头线	25
	电气控制安全叠插式	25
	电流测量插头线	1
（四）实训台
主机箱		1台
实训桌	含电气实训屏	1张
示波器支架		1个
储存柜		1个
学生凳		2张
防腐皮		1块
