ABS防抱死制动实训台,ABS防抱死制动实训装置

作者：管理员 2025-05-09 15:20:32

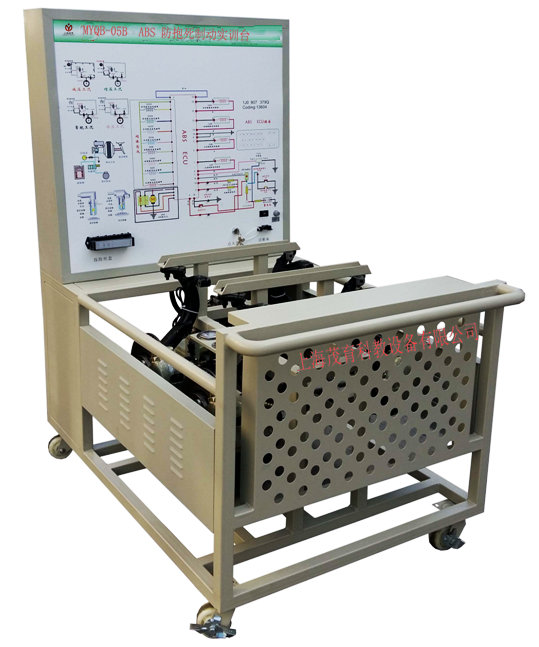

ABS防抱死制动实训台,ABS防抱死制动实训装置

一、产品概述：
ABS防抱死制动实训台,ABS防抱死制动实训装置,ABS防抱死制动实训设备采用全新大众捷达汽车ABS制动系统为基础，配有ABS系统工作原理图，真实展示紧急制动时ABS系统工作过程；满足对ABS制动系统的结构组成、动作演示等教学功能。适合于汽车ABS制动系统理论教学和检测与维修实训的教学需要。
二、功能特点：
1、真实的汽车ABS制动系统实物为基础，完整展示ABS制动系统的组成结构；
2、由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车ABS系统的工作过程；
3、实训台面板上绘有彩色UV平板喷绘电路图和液压管路图，学员可直观对照电路图和ABS制动系统实物，认识和分析控制系统的工作原理；
4、实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
5、实训台安装有压力表，可实时显示制动总泵和四个制动分泵的液压变化；
6、实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能；
7、设备面板柜：1.5mm冷板冲压成形，背面设置维修门；底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1500×1000×1700mm(长×宽×高)；
2、驱动电源：三相四线(三相五线 380V±10% 50Hz)；
3、外接电源：交流220V±10% 50Hz；
4、工作电压：直流12V；
5、工作温度：-40℃-+50℃；
6、主油道压力表：0-250kg/psi；
7、制动分泵压力表：0-100kg/psi。
8、变频器：
功率：4KW/5.5KW；
输入：AC 3PH 380V±15% 50/60Hz；
输出：9A/13A AC 3PH 0-380V 0-400Hz。
9、三相异步电动机：
电压：AC 220V/380V 50Hz；
电流：11.8A/6.8A；
功率：3KW；
转速：1420r/min。
10、真空泵：
电压：AC 220V 50Hz；
功率：370W；
抽气速率：48L/min；
极限压力：6.7×10-2Pa；
转速：1400r/min；
进气口径：Ø8；
用油量：1L；
噪声：≤68。
11、颜色：7032；
12、钢管：40*40*3mm；
13、移动脚轮：100*50mm；
14、面板柜：1.5mm冷板冲压成形，背面设置维修门。
四、基本配置：(每台)

序号	名称	规格标准	单位	数量
1	检测控制面板(带面板柜)	装有各种检测端子以及彩色电路图和液压管路图；（9509004mm铝塑板，且安装绝缘底板)	套	1
2	ABS控制单元总成	原车	套	1
3	ABS指示器	原车	套	1
4	诊断座	OBDⅡ	个	1
5	点火开关		个	1
6	制动总泵	原车	套	1
7	制动分泵	原车	个	4
8	刹车碟	原车	个	4
9	刹车皮	原车	个	4
10	外球笼	原车	个	4
11	半轴杆		条	4
12	左右/前车速传感器	原车	套	1
13	左右/后车速传感器	原车	套	1
14	驱动皮带		条	2
15	真空大力鼓	原车	套	1
16	制动踏板	原车	套	1
17	主油道压力表	0-250kg/psi	个	2
18	制动分泵压力表	0-100kg/psi	个	4
19	变频器		台	1
20	三相异步电动机		台	1
21	真空助力泵		套	1
22	故障设置和考核系统		套	1
23	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
24	配套设备使用说明书	茂育配套	套	1
25	原厂维修手册	原车	套	1
