电控悬架系统实验台,电控悬架系统实验装置,电控悬架系统实验设备

作者：管理员 2025-05-09 15:21:57

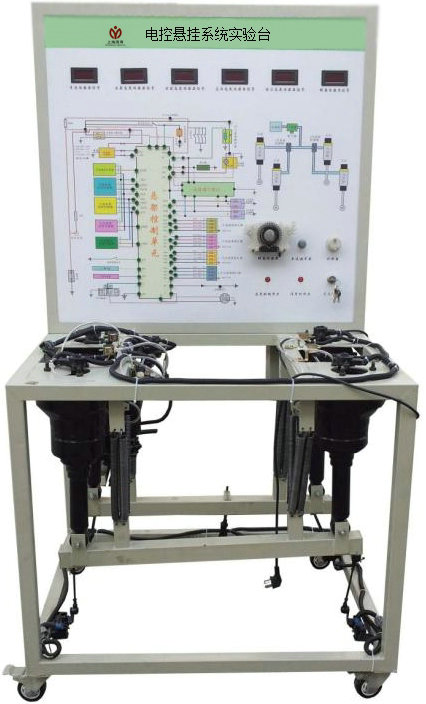

电控悬架系统实验台,电控悬架系统实验装置,电控悬架系统实验设备

一、产品概述：
电控悬架系统实验台,电控悬架系统实验装置,电控悬架系统实验设备是配合大中院校、部队、汽修等专业的汽车培训技能之用，该设备采用奥迪车系车门开关、刹车开关、高度控制开关、空气悬挂电脑、左前轮空气悬挂、右前轮空气悬挂、左后轮空气悬挂、右后轮空气悬挂、左前、右前、左后、右后高度传感器、干燥器和空气泵、前高度控制阀、后高度控制阀、排气阀，诊断座、发电机充电模拟、节气门开度模拟、转向传感器、大型彩色喷绘电路原理图、故障设置和排除盒的组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握电控悬架系统的构造和原理，提高学生对电控悬架系统的初步认识，使学生了解电控悬架系统起到更直观更深入的教学目的，是各汽车学校对电控悬架系统理论和维修实训的理想的教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1、真实可运行的汽车空气悬架系统，充分展示汽车空气悬架系统的组成结构；
2、操纵高度控制开关或调节任意悬架高度，空气悬架ECU控制压缩机、高度控制电磁阀、悬架减震器硬度控制器等执行元件工作，完成对空气悬架高度和减震器硬度的调节，真实演示汽车空气悬架系统的工作过程；
3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车空气悬架系统的工作原理；
4、实训台面板上安装有检测端子，可直接在面板上检测空气悬架系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
5、实训台面板上安装有故障指示灯和诊断座，可通过短接线闪烁故障码来实现系统的自诊断功能；
6、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1200×1000×1700mm(长×宽×高)；
2、外接电源：交流220V±10% 50Hz；
3、工作电压：直流12V；
4、工作温度：-40℃～+50℃；
5、颜色：7032；
6、钢管：40*40*3mm；
7、移动脚轮：100*50mm；
8、面板机柜：1.5mm冷板冲压成形，背面设置维修门。
四、基本配置：(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图；面板：9509004mm	套	1
2	空气悬架控制电脑(ECU)	原车	套	1
3	诊断座	原车	个	1
4	压缩机	原车	台	1
5	1号高度电磁阀	原车	个	1
6	2号高度电磁阀	原车	个	1
7	高度控制继电器	原车	个	1
8	高度控制开关	配套	个	1
9	左右前悬挂控制执行器	原车	套	1
10	左右前控制传感器	原车	套	1
11	左右后悬挂控制执行器	原车	套	1
12	左右后控制传感器	原车	套	1
13	转角传感器	原车	个	1
14	各种模拟开关信号装置	配套	套	1
15	加载模拟弹簧	配套	套	1
16	移动台架(带自锁脚轮装置)	1200×1000×1700mm(长×宽×高)	台	1
17	故障模拟与排除装置	茂育配套	套	1
18	车速信号装置	原车	套	1
